Una Máquina Roladora de Placa de 4 Rodillos es una inversión inteligente para cualquier taller de fabricación de metal que busque aumentar significativamente la productividad, precisión y flexibilidad operativa. Ya sea para producir piezas estándar en grandes volúmenes o componentes personalizados complejos, el sistema de 4 rodillos ofrece un control y rendimiento inigualables, permitiendo a los operadores obtener curvas y cilindros precisos con mínimos ajustes manuales. Estas máquinas son especialmente valiosas en entornos donde la repetibilidad, eficiencia y tolerancias estrictas son fundamentales, como en la industria aeroespacial, construcción naval y fabricación de maquinaria pesada.
- ¿Qué es una Máquina Roladora de Placa de 4 Rodillos?
- ¿Cuál es el principio de funcionamiento de las Máquinas Roladoras de Placa de 4 Rodillos?
- Usos de las Máquinas Roladoras de Placa de 4 Rodillos
- Tipos de Máquinas Roladoras de Placa de 4 Rodillos
- Ventajas y beneficios de las Máquinas Roladoras de Placa de 4 Rodillos
- Proceso de fabricación de las Máquinas Roladoras de Placa de 4 Rodillos
- Aplicaciones de las Máquinas Roladoras de Placa de 4 Rodillos
- Cómo elegir la Máquina Roladora de Placa de 4 Rodillos adecuada
- Consejos de mantenimiento para las Máquinas Roladoras de Placa de 4 Rodillos
- Preguntas frecuentes (FAQ) sobre Máquinas Roladoras de Placa de 4 Rodillos

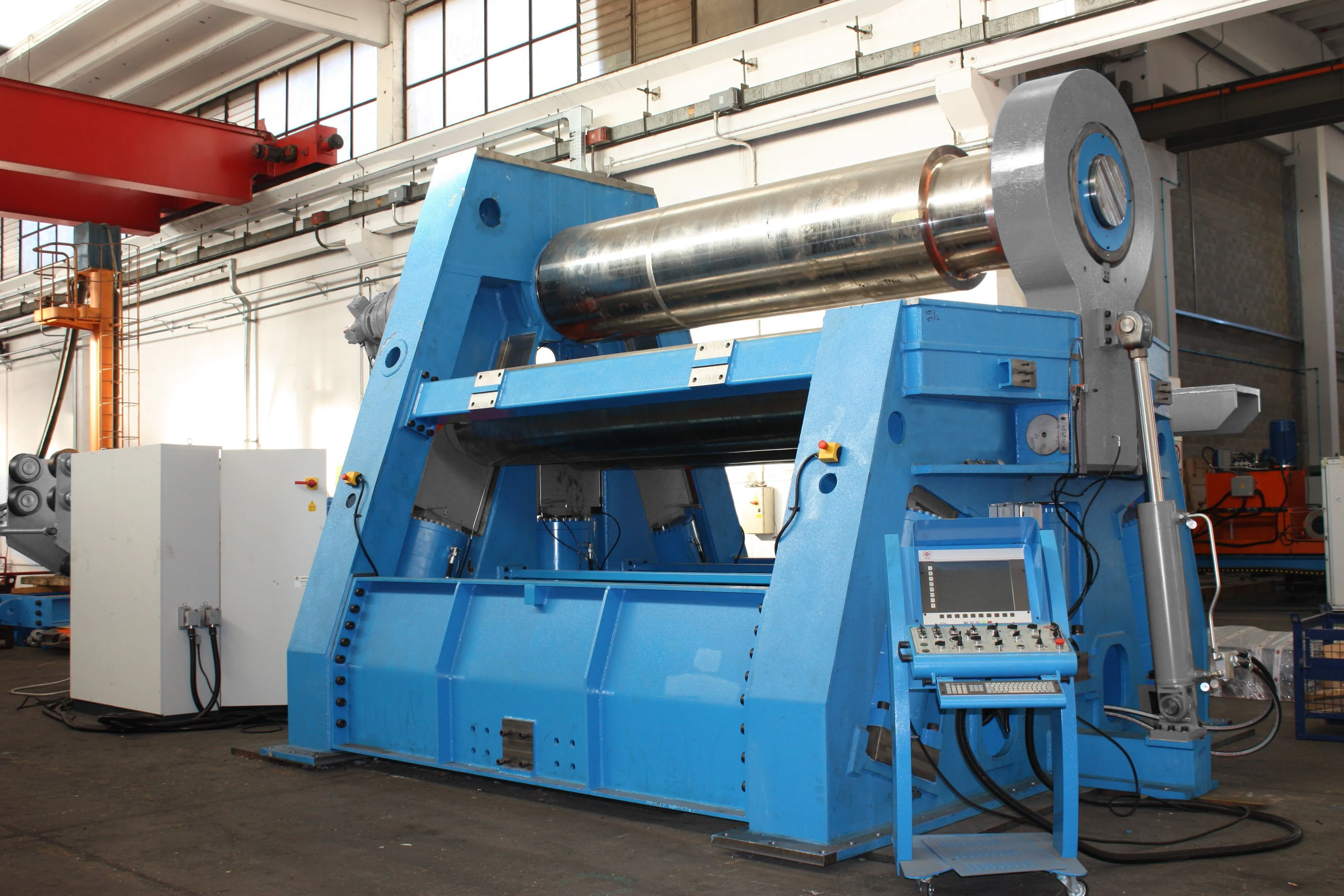

¿Qué es una Máquina Roladora de Placa de 4 Rodillos?
Una Máquina Roladora de Placa de 4 Rodillos es un equipo avanzado para conformar metales, diseñado para transformar chapas planas en formas cilíndricas o curvas con alta precisión. A diferencia de las máquinas tradicionales de 3 rodillos, el diseño de 4 rodillos incorpora dos rodillos centrales motorizados y dos rodillos laterales ajustables, mejorando el control durante el proceso de laminado y permitiendo realizar pre-laminado y laminado en una sola operación. Esta configuración minimiza los extremos planos de las chapas y asegura radios uniformes a lo largo de toda la longitud de la pieza. Muchas máquinas modernas están equipadas con control CNC, permitiendo ajustes precisos de ángulo, radio y curvatura, esenciales para aplicaciones industriales exigentes.
Estructuralmente, una Máquina Roladora de Placa de 4 Rodillos normalmente incluye un rodillo superior que aplica la presión principal, un rodillo inferior que eleva y asegura la chapa, y dos rodillos laterales que se mueven verticalmente para guiar y formar la curva. Esta disposición permite a la máquina manejar chapas de diversos tamaños, espesores y materiales, desde acero inoxidable fino hasta chapas gruesas de acero al carbono, ofreciendo gran versatilidad. El diseño también reduce la necesidad de ajustes manuales repetitivos, garantizando resultados uniformes y disminuyendo la fatiga del operador.
¿Cuál es el principio de funcionamiento de las Máquinas Roladoras de Placa de 4 Rodillos?
El principio de funcionamiento de una Máquina Roladora de Placa de 4 Rodillos se basa en la deformación controlada del metal mediante una combinación de prensado, pre-laminado y laminado. El rodillo inferior se mueve hacia arriba para sujetar firmemente la chapa contra el rodillo superior, mientras que los rodillos laterales se ajustan para pre-laminar los bordes, eliminando los extremos planos y asegurando una curva inicial precisa. Una vez completado el pre-laminado, el rodillo superior gira, haciendo pasar la chapa por la máquina y formando gradualmente el cilindro o curva deseada. Esta operación simultánea permite realizar pre-laminado y laminado en un solo paso, aumentando la eficiencia y la precisión.
Este principio es especialmente útil con chapas gruesas o difíciles de conformar, ya que las fuerzas equilibradas de los cuatro rodillos reducen el estrés sobre el material, evitan grietas y mantienen un espesor uniforme. Los sistemas CNC modernos permiten programar radios, ángulos y velocidades de alimentación, proporcionando una repetibilidad excepcional y minimizando el riesgo de errores humanos. Al controlar independientemente el movimiento de cada rodillo, la máquina puede producir formas cilíndricas o cónicas complejas con calidad constante, incluso en producciones de alto volumen.
Usos de las Máquinas Roladoras de Placa de 4 Rodillos
Las Máquinas Roladoras de Placa de 4 Rodillos se utilizan ampliamente en industrias que requieren componentes curvos o cilíndricos de precisión. En aeroespacial, se emplean para paneles de fuselaje, carcasas de motor y soportes estructurales. En automoción, producen componentes de escape, refuerzos de chasis y paneles personalizados. La construcción naval y el sector energético las usan para laminar placas de casco, recipientes a presión, torres eólicas y grandes tuberías. Su precisión y repetibilidad son fundamentales en aplicaciones donde las tolerancias estrictas y la curvatura uniforme son esenciales para la seguridad y el rendimiento.
Además de la industria pesada, estas máquinas son valiosas en talleres de fabricación personalizada, para la producción de elementos cilíndricos decorativos o funcionales, como componentes arquitectónicos, tanques de almacenamiento y sistemas de tuberías. Su capacidad para manejar distintos materiales, espesores y tamaños permite cambiar de un proyecto a otro de manera eficiente, siendo adecuadas tanto para producción en gran volumen como para pedidos especiales. También ayudan a reducir el desperdicio de material y el tiempo de mano de obra al completar pre-laminado y laminado en una sola operación.
Tipos de Máquinas Roladoras de Placa de 4 Rodillos
Las máquinas pueden ser manuales, NC (control numérico) o CNC. Las manuales son ideales para producciones pequeñas o talleres con necesidades limitadas. Las NC ofrecen mayor automatización y precisión, adecuadas para producciones de volumen medio. Las CNC proporcionan automatización completa, repetibilidad y precisión, siendo la opción preferida para producciones industriales a gran escala. Existen máquinas especializadas para chapa, formas tubulares o componentes circulares, garantizando flexibilidad para distintos proyectos.
Algunas incluyen características avanzadas como ajustes hidráulicos, posicionamiento motorizado de los rodillos y secuencias programables, permitiendo doblados complejos y laminado cónico. Esta variedad permite a los fabricantes seleccionar el equipo que mejor se adapte a sus necesidades, desde pequeños talleres hasta grandes plantas industriales.
Ventajas y beneficios de las Máquinas Roladoras de Placa de 4 Rodillos
- Alta precisión: La alineación automática y los controles digitales permiten doblados extremadamente precisos, incluso en chapas grandes o finas.
- Mayor eficiencia: El pre-laminado y laminado en una sola operación reduce tiempos de trabajo, preparación y ciclos productivos.
- Operación fácil: Los controles CNC y NC permiten que un solo operador gestione operaciones complejas, reduciendo costes de mano de obra y tiempo de formación.
- Versatilidad: Capaz de manejar distintos materiales y espesores, desde acero inoxidable ligero hasta chapas pesadas de carbono.
- Seguridad mejorada: Estructuras cerradas, sistemas de parada de emergencia y paneles ergonómicos garantizan seguridad durante el doblado.
Proceso de fabricación de las Máquinas Roladoras de Placa de 4 Rodillos
Estas máquinas se construyen con marcos de acero robusto para soportar altas cargas mecánicas. Los rodillos, matrices y ejes se fabrican en acero de aleación de alta resistencia, a menudo tratados térmicamente o recubiertos para mayor durabilidad. Se integran cilindros hidráulicos, motores y sistemas CNC para movimientos precisos y consistentes. Durante el ensamblaje, se realizan comprobaciones de alineación, pruebas de carga y operaciones de prueba para garantizar rendimiento suave y doblado preciso.
El control de calidad es un paso crítico: cada componente se prueba para tolerancias, alineación y durabilidad, asegurando resultados consistentes a lo largo de miles de ciclos operativos. Esto garantiza confiabilidad incluso en entornos industriales exigentes.
Aplicaciones de las Máquinas Roladoras de Placa de 4 Rodillos
Se aplican en aeroespacial, automoción, construcción naval, energía y fabricación de metal pesado. Ejemplos incluyen recipientes a presión, torres eólicas, tuberías, conductos, silos, trabajos arquitectónicos, calderas y grandes envolventes cilíndricas. Su adaptabilidad las hace ideales tanto para producción personalizada como para alta producción industrial, proporcionando doblados precisos y repetibles con mínimo desperdicio de material.
Cómo elegir la Máquina Roladora de Placa de 4 Rodillos adecuada
Para elegir la máquina adecuada, es importante considerar espesor y ancho de la chapa, tipo de material, forma deseada, volumen de producción y precisión requerida. Seleccionar entre modelo manual, NC o CNC según el nivel de automatización. Funciones adicionales como ángulos ajustables, rotación automática y ciclos programables aumentan la productividad y reducen errores. La fiabilidad del fabricante y el soporte técnico disponible son factores determinantes para garantizar un funcionamiento seguro y eficiente.
Consejos de mantenimiento para las Máquinas Roladoras de Placa de 4 Rodillos
El mantenimiento regular es esencial para asegurar un rendimiento óptimo y prolongar la vida útil. Las tareas clave incluyen lubricar las partes móviles y rodamientos, revisar y reemplazar rodillos desgastados, controlar sistemas hidráulicos, inspeccionar componentes eléctricos y mantener la máquina limpia de restos metálicos y polvo. Para máquinas CNC, se requieren actualizaciones de software y ciclos de calibración. Seguir el programa del fabricante garantiza precisión, seguridad y reduce tiempos de inactividad.
Preguntas frecuentes (FAQ) sobre Máquinas Roladoras de Placa de 4 Rodillos
¿Qué es una Máquina Roladora de Placa de 4 Rodillos y cómo funciona?
Es una herramienta de conformado de metal diseñada para doblar y laminar chapas en formas cilíndricas, cónicas o curvas. Cuenta con cuatro rodillos: superior, inferior y dos laterales. La chapa se sujeta entre el rodillo superior e inferior, mientras los rodillos laterales aplican presión para doblar la chapa, permitiendo conformación precisa y eficiente en un solo paso.
¿Cuáles son las ventajas frente a una máquina de 3 rodillos?
Permite realizar pre-laminado y laminado en una sola operación, reduciendo tiempo de manipulación y preparación. El rodillo adicional mejora el control y minimiza los extremos planos de la chapa, aumentando calidad y productividad. Los modelos CNC aseguran resultados repetibles en producciones de alto volumen o piezas complejas.
¿Es posible producir formas cónicas?
Sí, ajustando la posición de los rodillos laterales y el ángulo de la chapa, se pueden crear formas cónicas precisas, útiles para tanques cónicos, tolvas o embudos. Los sistemas CNC permiten automatizar estos ajustes para geometrías complejas.
¿Qué materiales se pueden procesar?
Acero suave, acero inoxidable, aluminio, latón, cobre y otras aleaciones. La capacidad depende de resistencia de rodillos, tamaño de la máquina y espesor y dureza de la chapa. Se ajustan presión y velocidad para evitar grietas o deformaciones.
¿Está disponible el control CNC?
Sí, muchas máquinas modernas cuentan con CNC, permitiendo operaciones automatizadas, precisas y repetibles, reduciendo errores y asegurando resultados consistentes para producciones complejas o de alto volumen.
¿Qué mantenimiento requiere?
Lubricación de piezas móviles, revisión de rodillos, inspección hidráulica y eléctrica, limpieza de residuos, actualizaciones de software y ciclos de calibración CNC. Seguir las indicaciones del fabricante mantiene precisión, seguridad y prolonga vida útil.
